埋設型融雪機 「融雪王」 HS-2200
平成14年度北海道地方発明表彰「北海道知事賞」受賞
札幌商工会議所「北のブランド 金賞」認証
頑固な雪もどんどん融かす「竜巻燃焼方式」
どんな雪でも任せて安心、融雪王の融雪力！
ホクエイの融雪機はここが違う！

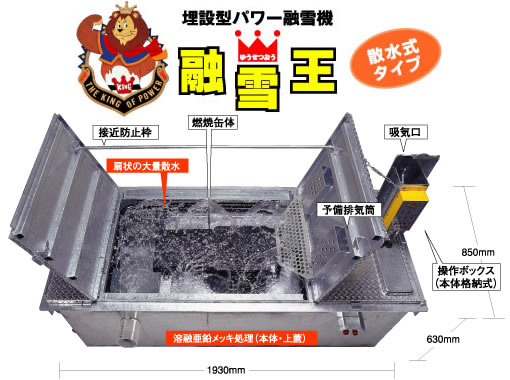

埋設型融雪機「融雪王」HS-2200の製品・性能ポイント！
低温水散水熱・接触熱・排気熱のトリプル効果！
頑固な雪も、どんどん融かします。融雪効率は驚異の99%！
※HS-2200-5GM・6GM
融雪王独自の竜巻燃焼方式！
完全燃焼させて、排気と排水をクリーンにします。
静音設計で、運転音が静か！
特殊な燃焼缶構造による静音設計。
騒音値（雪投入時）：60dB（HS-2200-4GM)

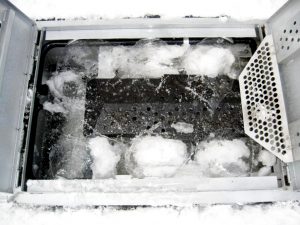

理想的な扇状の大量散水方式！
融けた雪を循環して利用しており、左右の6ヶ所、前後の2ヶ所から霧状でもシャワー状でもない、理想の扇状散水を行います。
しかも大口径で目詰まりなし！大型の特殊散水ノズルが全8ヶ所装備！
車が載っても大丈夫な頑丈設計！
普通乗用車1.5tの耐荷重。
どぶづけ亜鉛メッキでサビに強い！
本体及び外蓋はサビを寄せ付けない、溶融亜鉛メッキ処理（どぶづけ）をしています。
このメッキ処理のメッキ被膜は、合金反応により衝撃や摩擦によっても剥離しません。
誰でもカンタン！ 使いやすい！

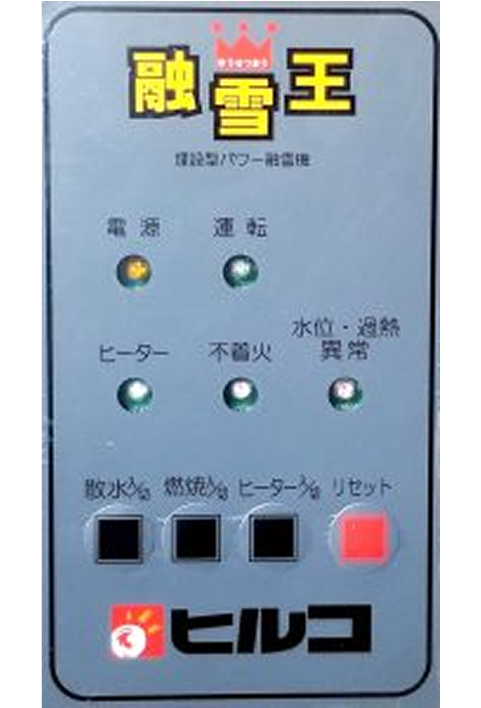

タッチパネルでカンタンらくらく操作！
散水と燃焼のスイッチを押すと運転開始。あとは雪を入れるだけ。

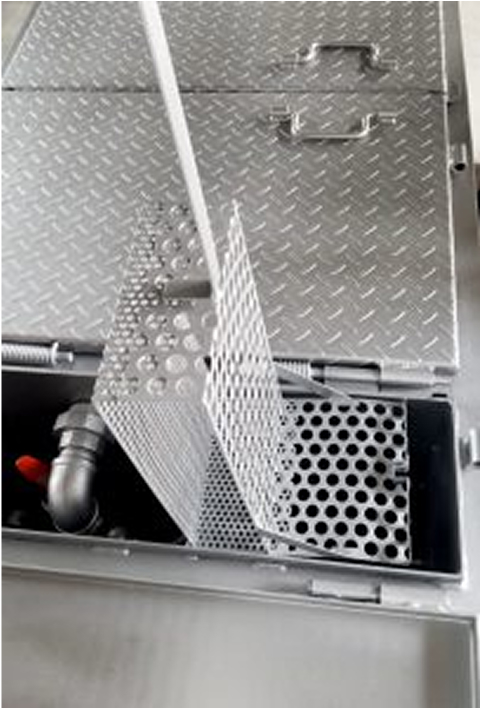

2重構造のゴミ受けネットで掃除が簡単！
融雪王の安全・安心の気配り設計
●水温センサー兼空焚き防止センサー
●火炎監視装置
●上蓋倒れ防止
●漏電監視装置
●バーナー室水位監視センサー
●排気逆流防止
●施錠安全装置
●停電時安全装置
●凍結防止ヒーター
●接近防止枠

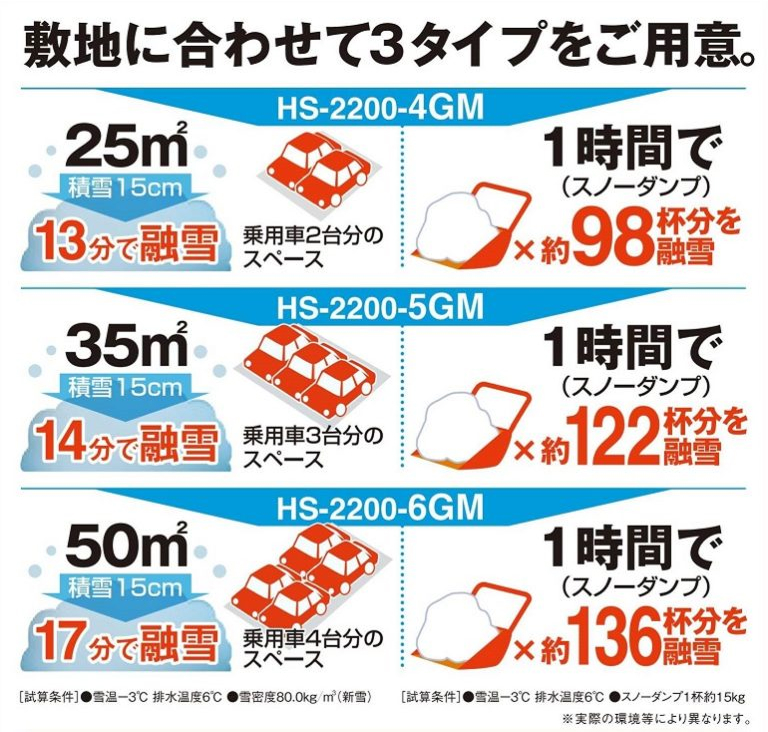

「融雪王」HS-2200シリーズは敷地に合わせて3タイプから選べます
ご使用になる敷地面積に応じて、3タイプの中からお選びいただけます。
[試算条件]
●雪温－３℃
●排水温度６℃
●雪密度80㎥

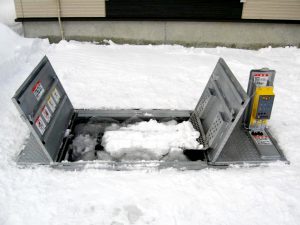

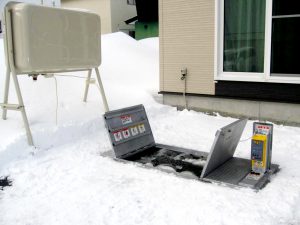

「融雪王」HS-2200シリーズ 施工例
※安全対策のため、車庫内への設置は行っておりません。
「融雪王」HS-2200 施工の流れ
※あくまでも一例となります。お住まいの状況によって詳細は異なります。

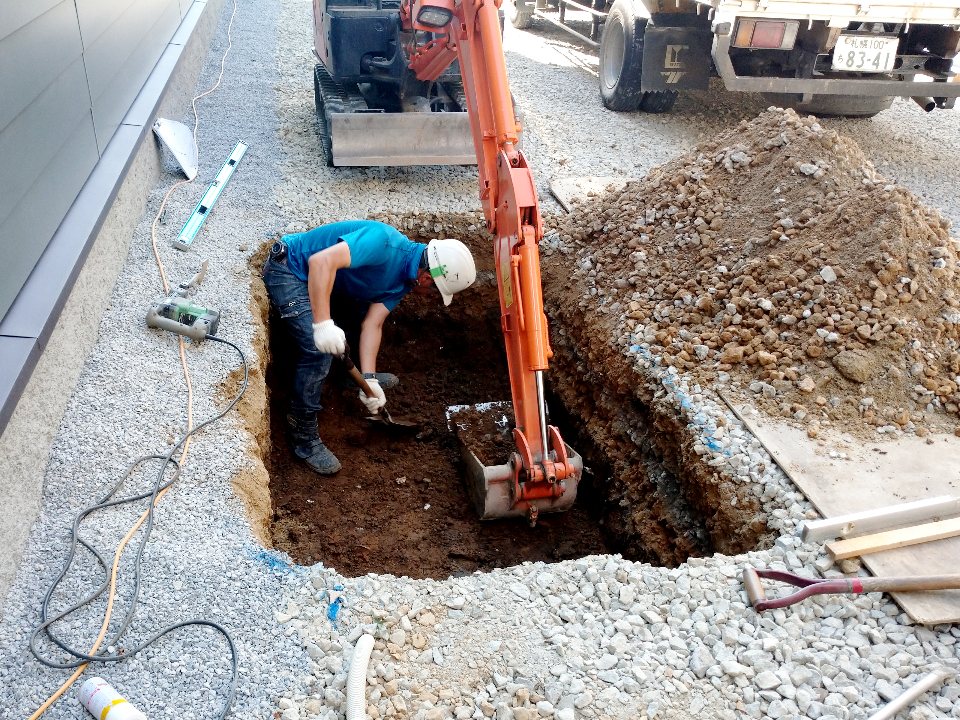

1．埋設する穴を掘削

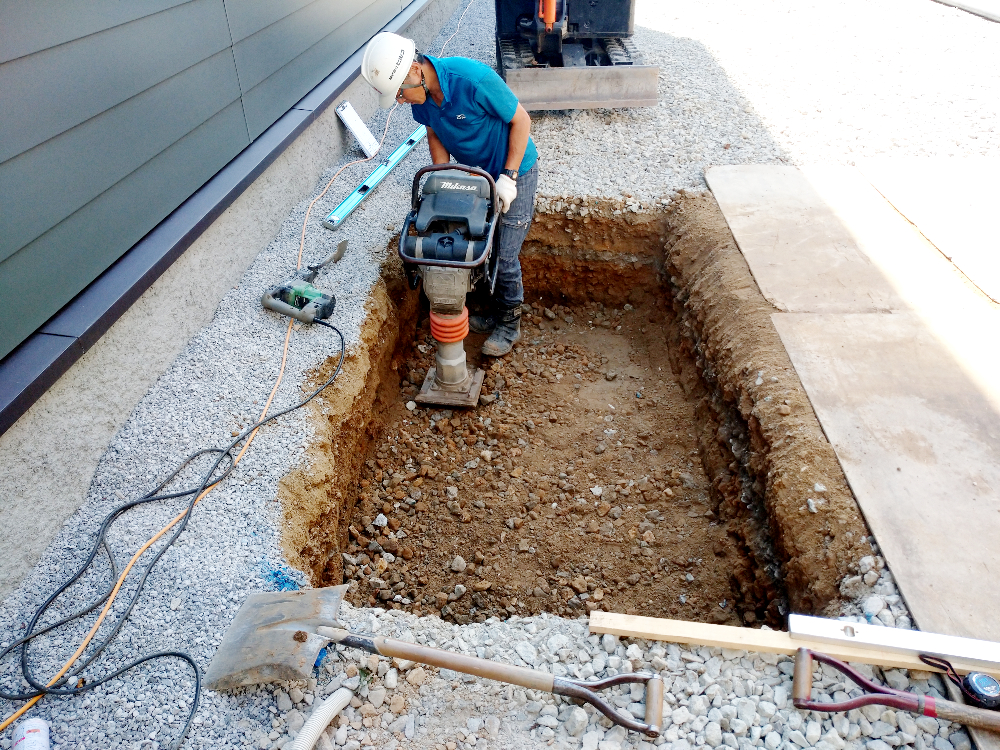

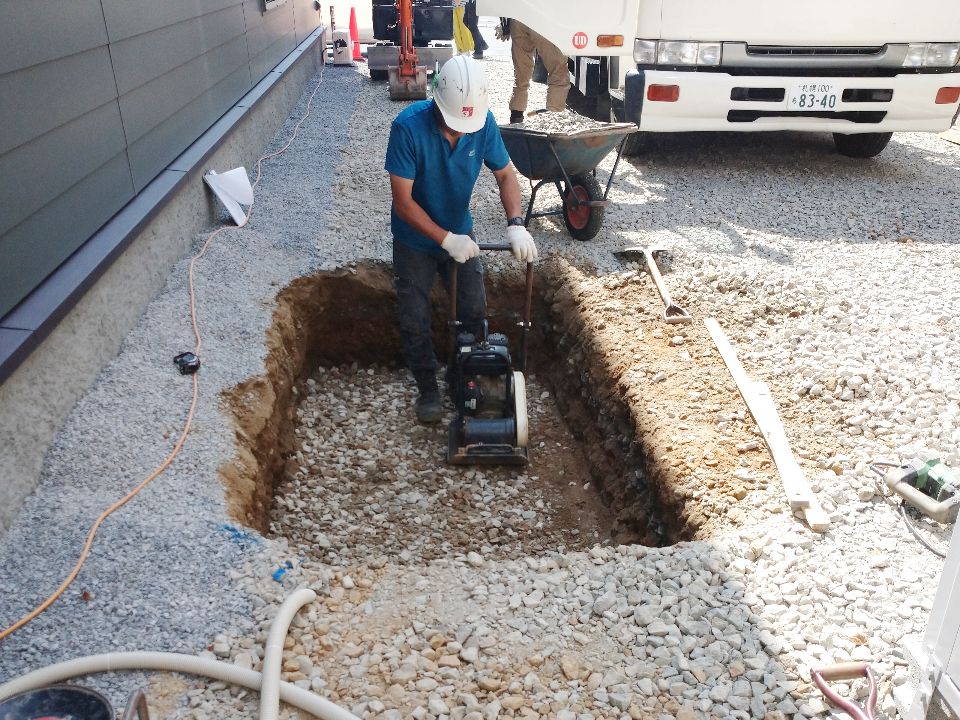

2．基礎砕石の転圧
3．基礎砕石の転圧仕上げ

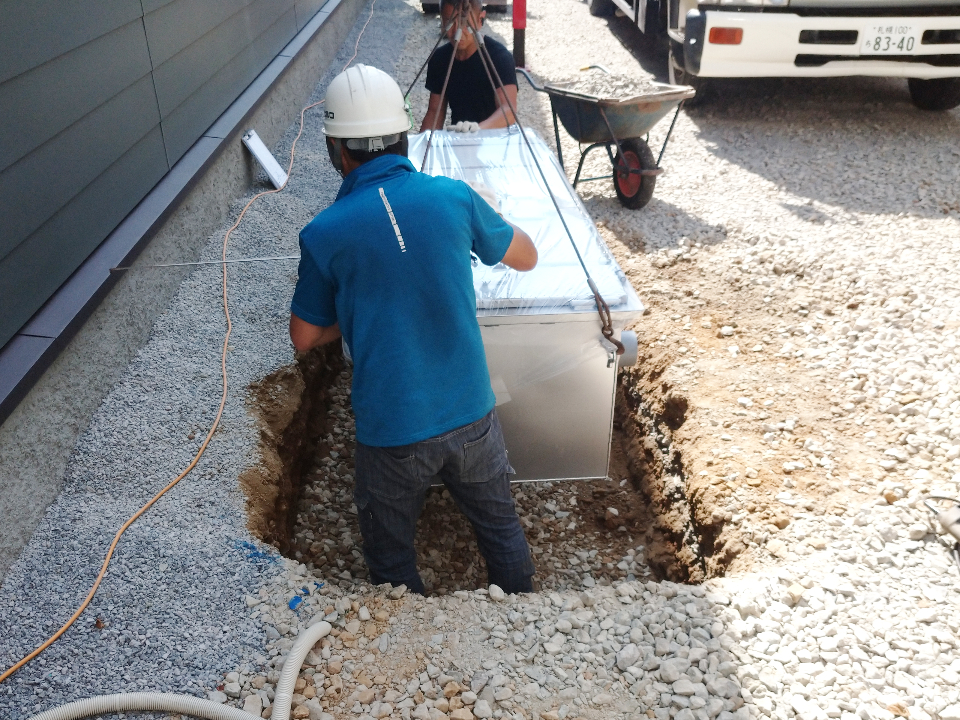

4．融雪機の据え付け
5．砕石半分埋戻し・転圧

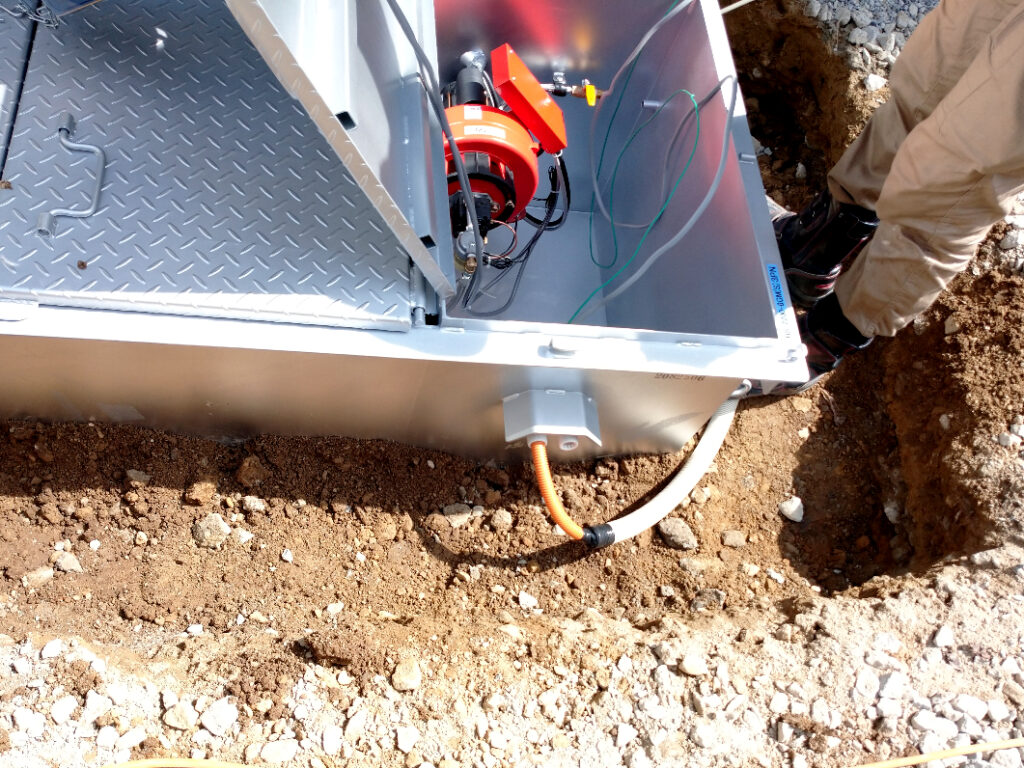

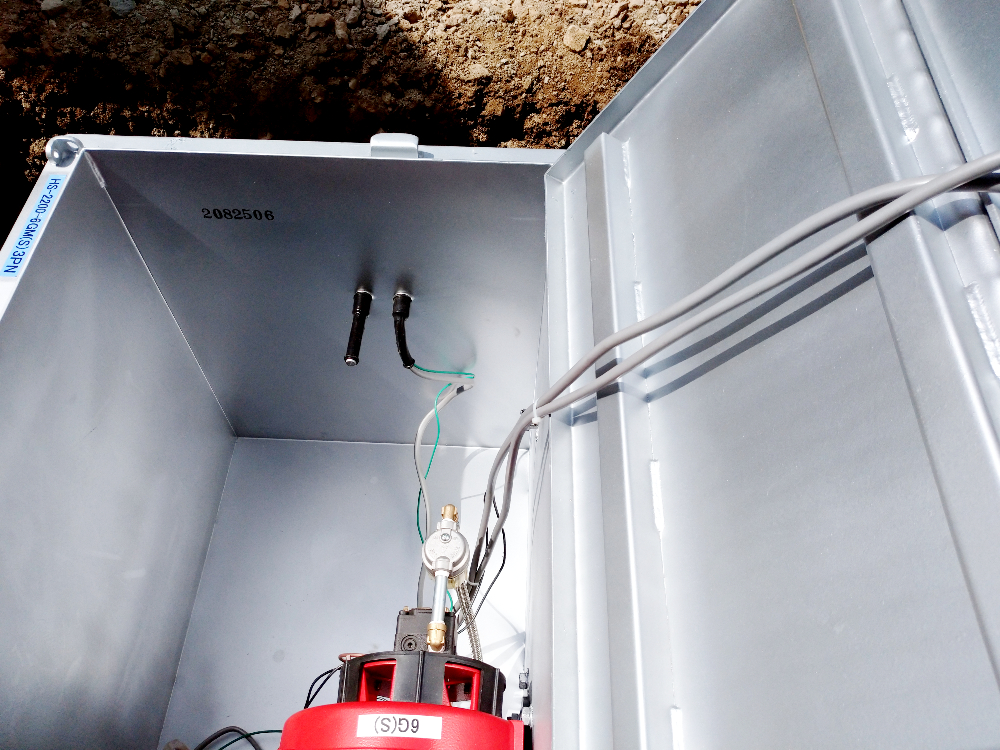

6．電気配線の取付
7．電気配線取付完了

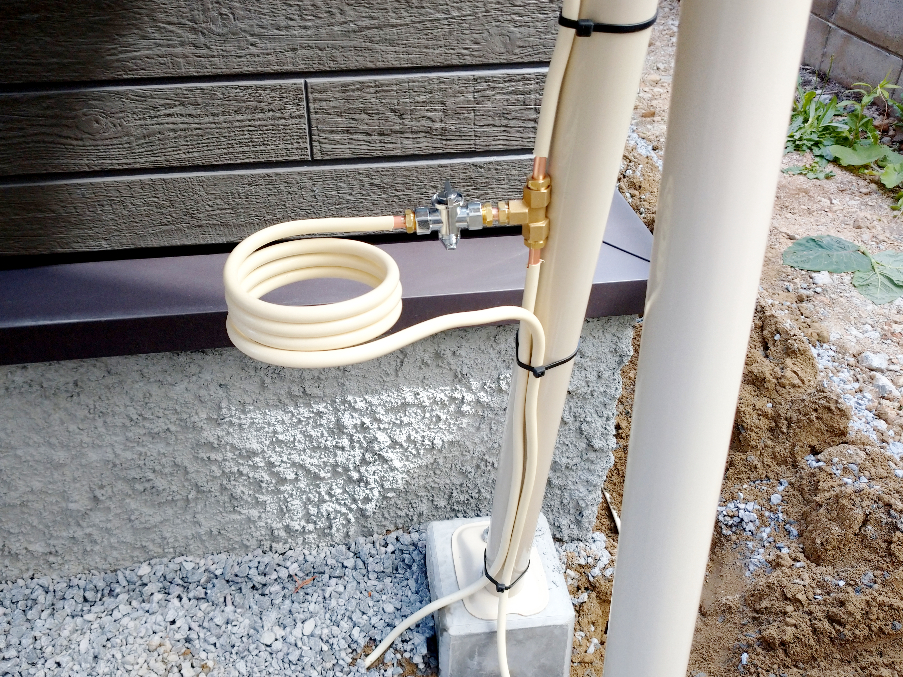

8．融雪機用灯油分岐管の取付

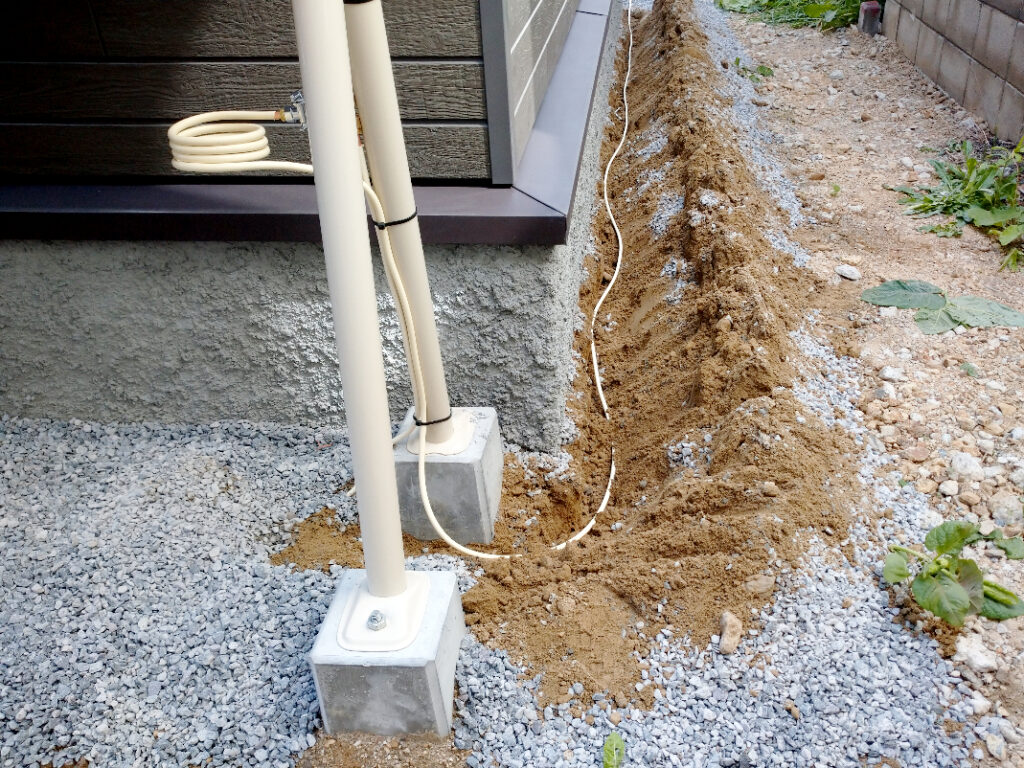

9．融雪機用の灯油配管（埋設前）

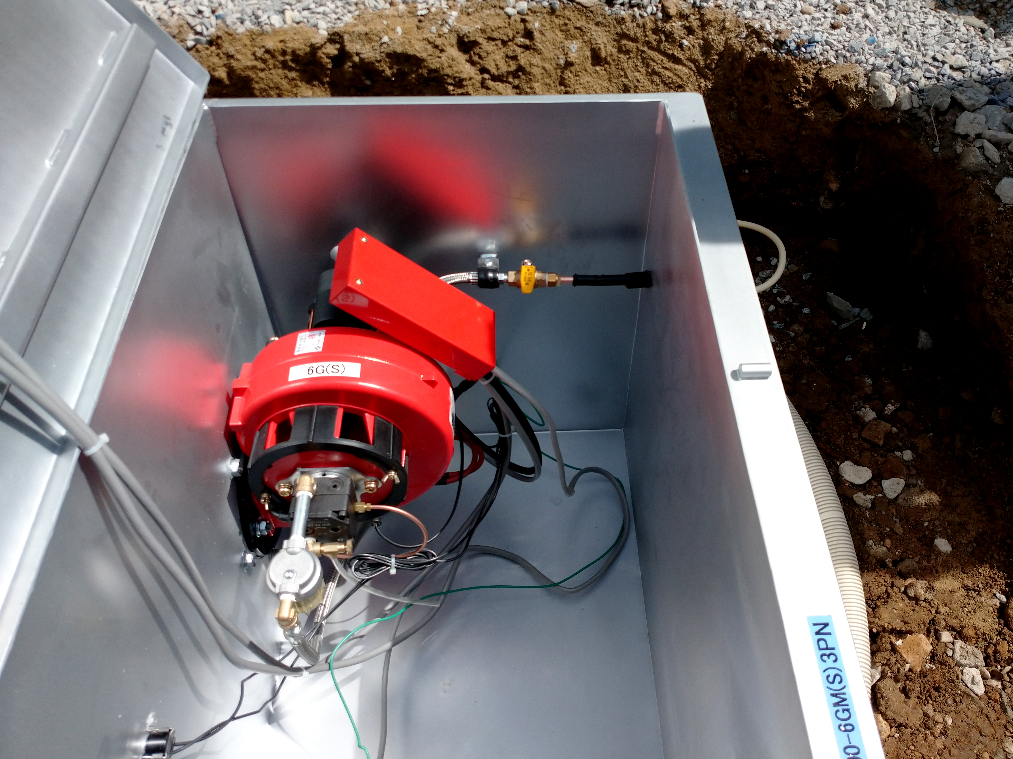

10．融雪機 灯油配管接続後

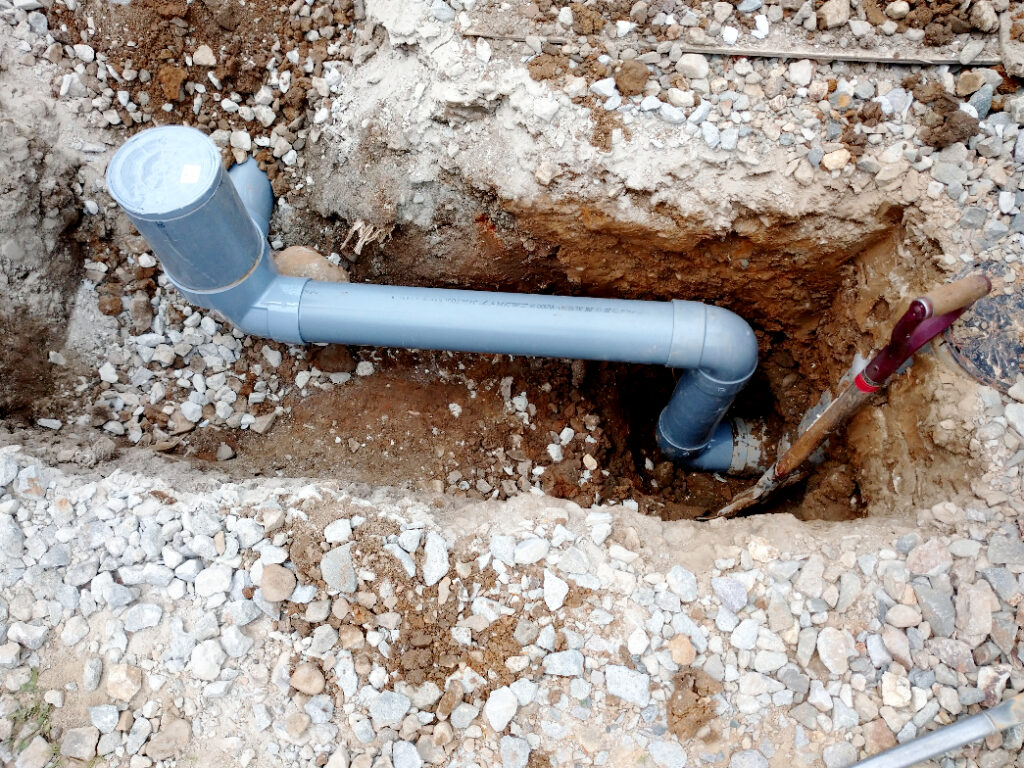

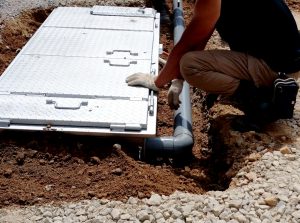

11．融雪機へ排水管取付

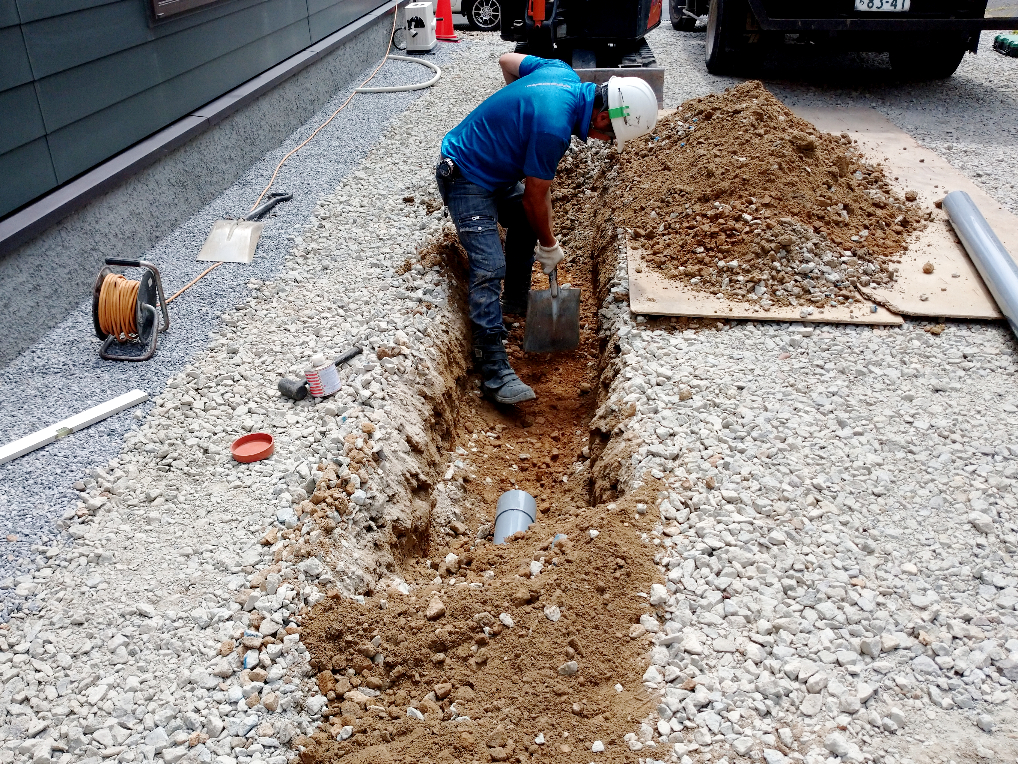

12．排水管の延長
13．公共枡へ取付

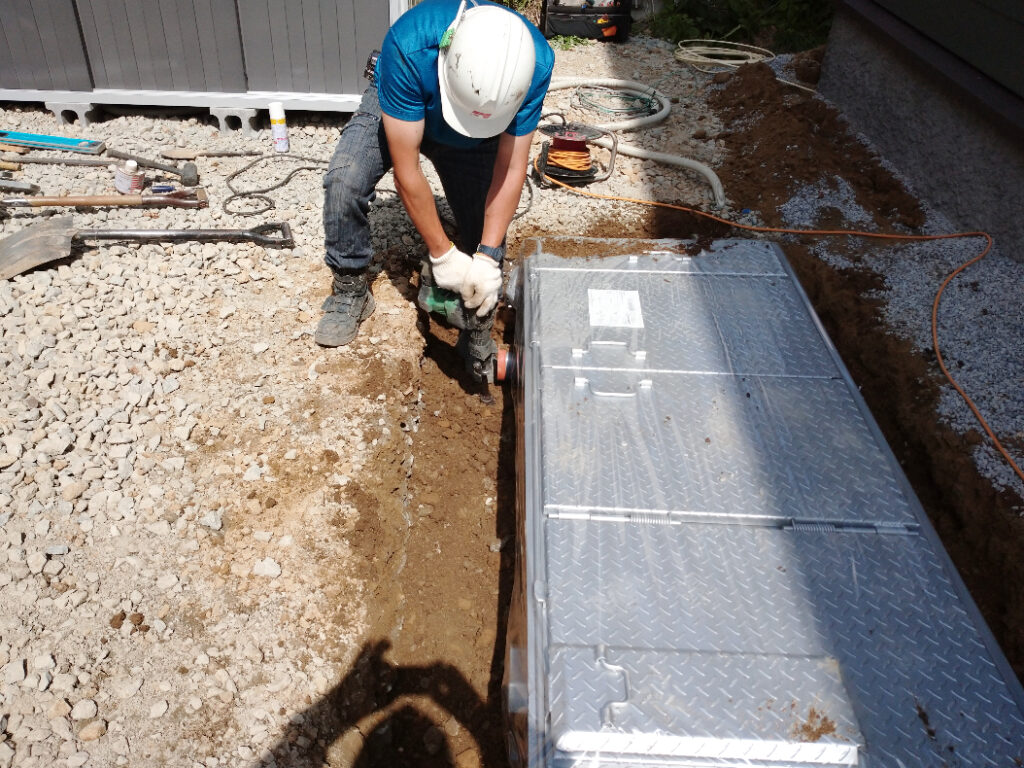

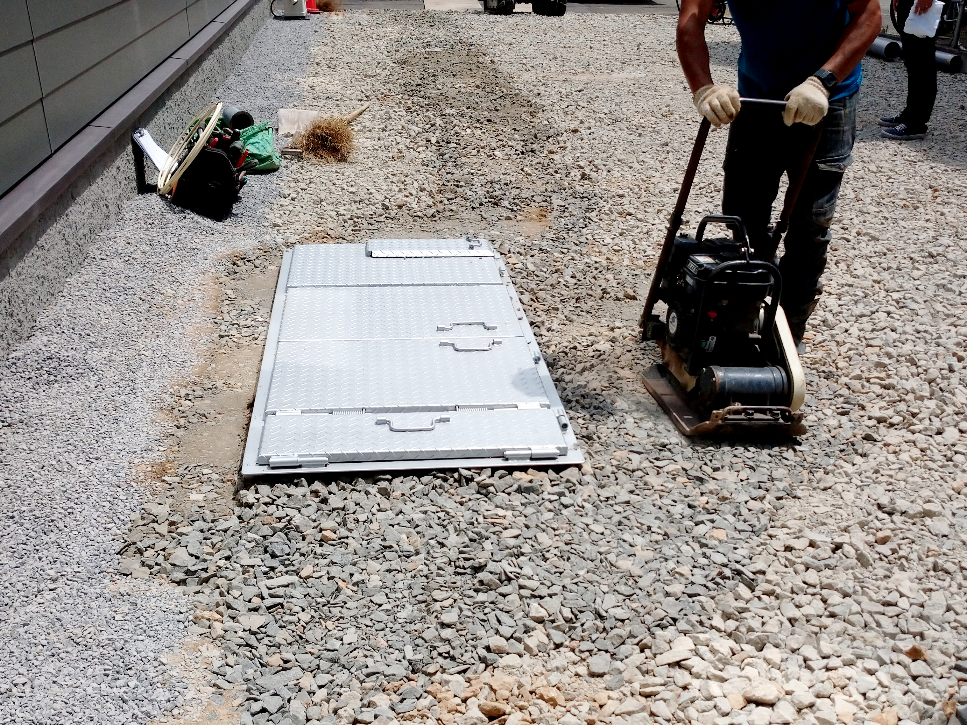

14．砕石を入れて仕上げ転圧

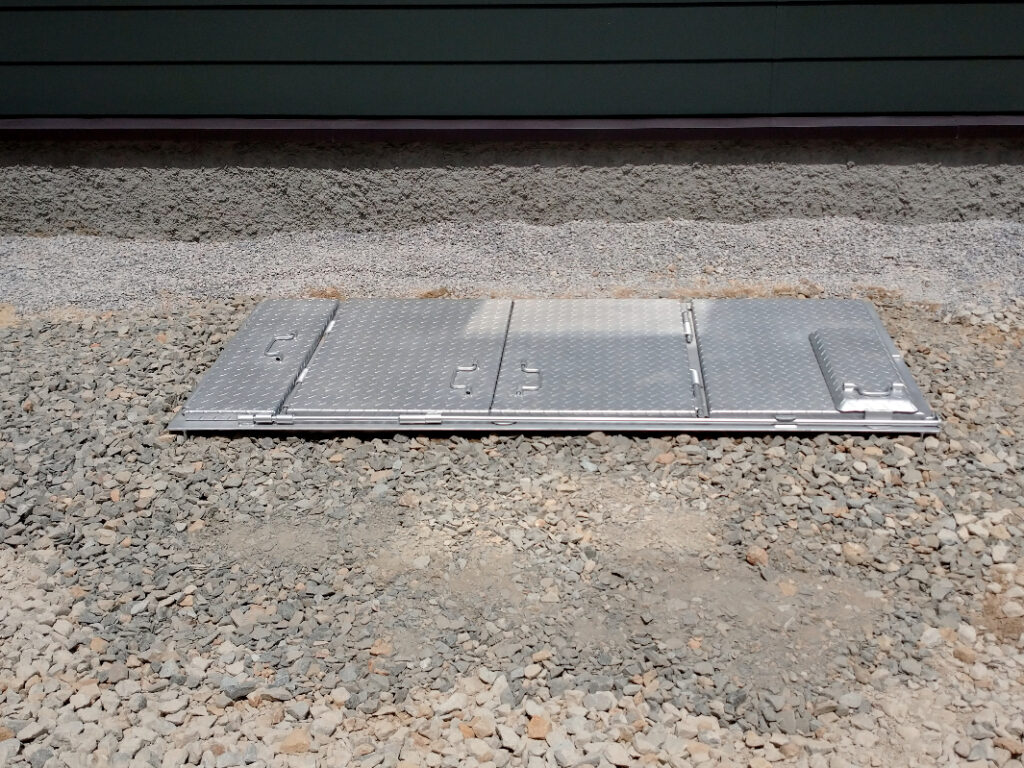

15．設置完了

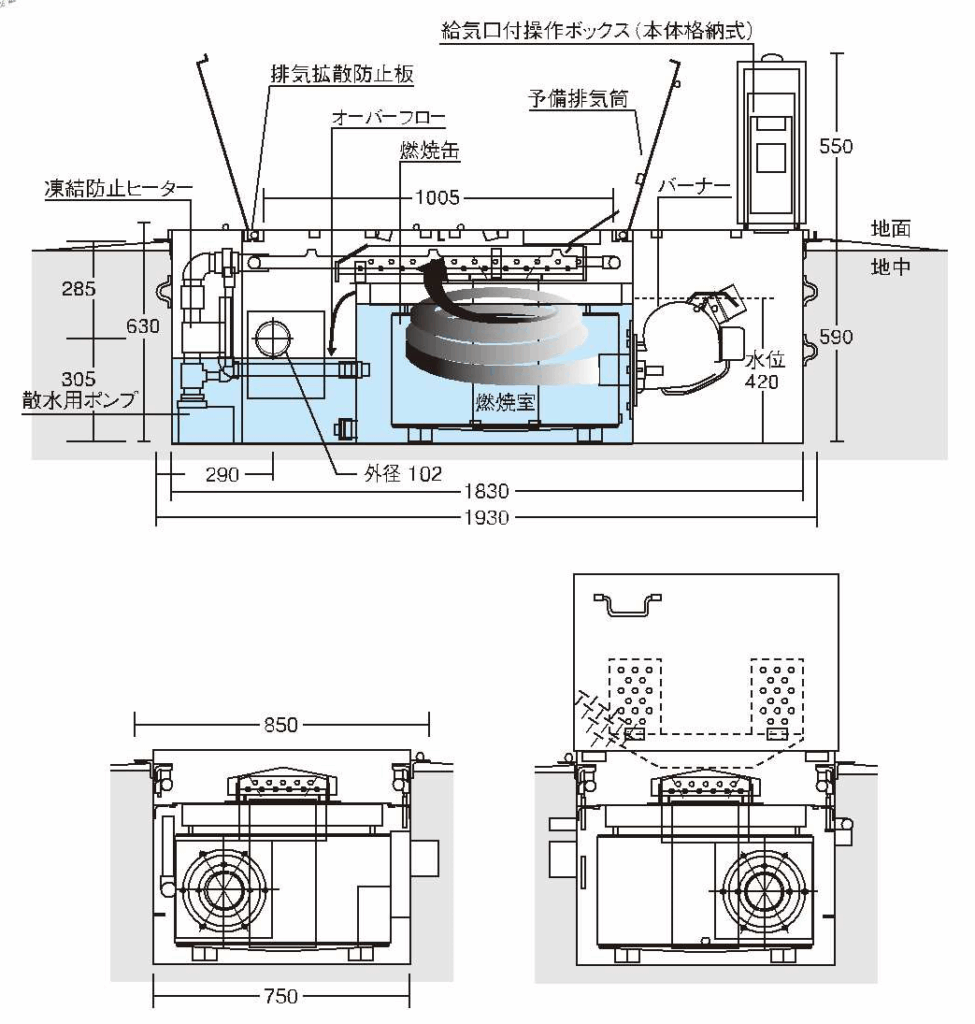

埋設型融雪機HS-2200仕様表
※雪密度200kg/m3換算
※取付工事は別途費用。強制排水工事（装置）が必要な場合は別途費用。
| 型式 | HS-2200-4GM | HS-2200-5GM | HS-2200-6GM |
|---|---|---|---|
| 融雪熱源 | 灯油バーナー | ||
| 最大融雪能力※ | 7.4m3/h | 9.1m3/h | 11.3m3/h |
| 最大融雪量 | 1,470kg/h | 1,820kg/h | 2,260kg/h |
| 散水ポンプ吐出量 | 140リットル/min （揚程2m×140リットル/min） | ||
| 総合融雪効率/高位発熱量 | 97％ | 99％ | 99％ |
| 使用燃料 | 灯油 （JIS1号 白灯油） | ||
| 燃料消費量 | 15.1リットル/h | 18.9リットル/h | 22.7リットル/h |
| 発熱量 | 145kw/h (124,900kcal/h) | 182kw/h (156,150kcal/h) | 218kw/h (187,350kcal/h) |
| 使用電源 | AC100V 単相 50Hz | ||
| 消費電力/点火時 | 350W (50Hz) | ||
| 消費電力/燃焼時 | 330W (50Hz) | ||
| 消費電力/散水ポンプ | 360W (50Hz) | ||
| 騒音値/雪投入時 | 60dB | 62dB | 64dB |
| 排気温度 | 60℃ | 70℃ | 90℃ |
| 機体寸法（全長×全巾×全高） | 1,930×850×630mm | ||
| 作業時地上高 | 開蓋時 550mm | ||
| 融雪槽材質 | 鋼板、溶融亜鉛メッキ処理（本体、蓋）、耐熱鋼板 | ||
| 総重量 | 350kg | ||
| 排水方式 | 自然排水または強制排水 | ||
| 据付方法 | 地中埋設、土圧固定、電気配線、灯油配管、排水配管 | ||
| 保証、メンテナンス方法 | 本体3年保証、随意契約による清掃・塗装等の有料メンテナンス | ||
| 安全対策 | 水温センサー兼空焚き防止装置・火炎監視装置・停電時安全装置・バーナー室水位監視装置・漏電ブレーカー：15mA・凍結防止ヒーター・接近防止枠（施錠棒）・ポンプ室蓋施錠棒 | ||
| 付属品 | 施錠棒1本、南京錠1セット、ポンプ室蓋施錠棒1本、取扱説明書 | ||
| 本体価格 | 1,160,000円 （税込 1,276,000円） |
1,190,000円 （税込 1,309,000円） |
1,220,000円 （税込 1,342,000円） |
融雪王HS-2200・D-S専用ゴムカバー
冬期間の積雪や凍結から融雪機を守る専用ゴムカバーです。
●融雪機専用ゴムカバー
本体価格18,000円（税別）
19,800円（税込）
サイズ／長さ2,100mm×幅1,000mm×厚さ5mm
重さ／約11.6kg
システム図
